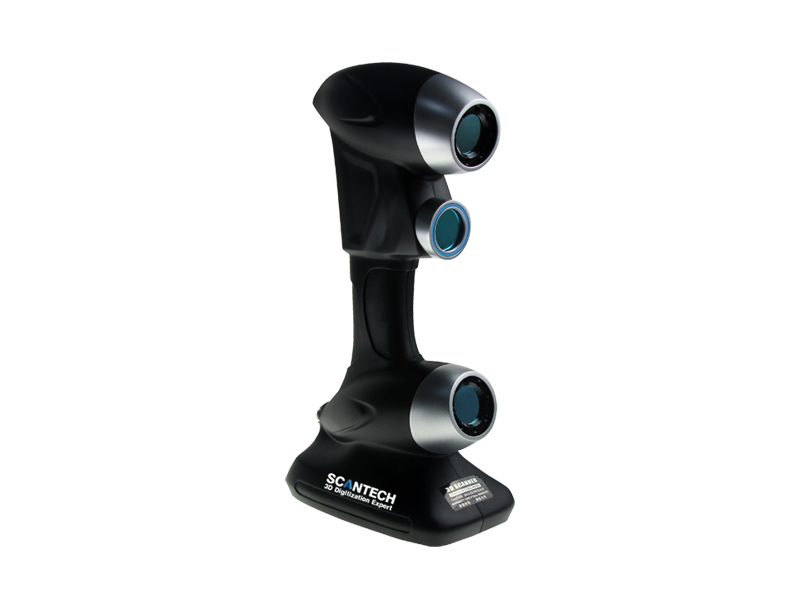

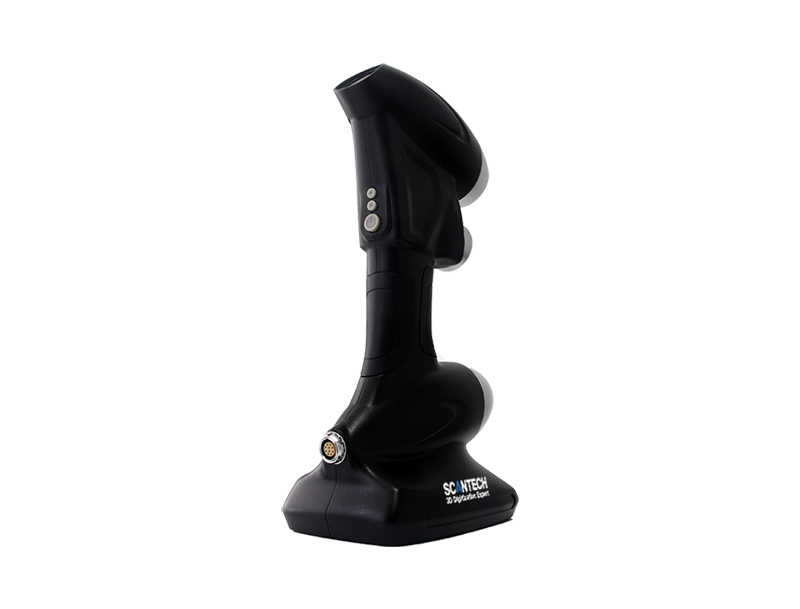

HSCAN系列手持式激光三维扫描仪，采用多条线束激光来获取物体表面的三维点云。工程师可以手持仪器并灵活移动操作，通过视觉标记来确定扫描仪在扫描过程中的空间位置，从而完成物体表面的三维点云整体重构。扫描仪可以方便携带到工业现场或者生产车间，并根据被扫描物体的大小和形状进行高效精确的扫描，使用操作过程灵活方便，适用各种复杂的应用场景。
型号 | HSCAN771 |
光源形式 | 14束交叉+1束红色激光线 |
| 深孔扫描 | 支持 |
精度 | 0.030mm |
扫描速率 | 480,000次测量/秒 |
最大扫描面幅 | 275mm×250mm |
| 激光类型 | CLASS Ⅱ（人眼安全） |
| 分辨率 | 0.050mm |
体积精度 （单独使用扫描仪） | 0.020mm+0.060mm/m |
体积精度 （配合MSCAN全局摄影测量系统） | 0.020mm+0.015mm/m |
| 基准距 | 300mm |
| 景深 | 250mm |
输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
| 重量 | 0.95kg |
| 尺寸 | 315×165×105mm |
工作温度 | -10~40℃ |
接口方式 | 千兆网 |
专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 |
HSCAN系列手持式激光三维激光扫描仪是杭州思看科技有限公司自主研发的产品，可以根据用户的需求灵活定制，在扫描大体积物体时，可以配合MSCAN全局摄影测量系统，消除累计误差，提高大型工件全局扫描的精度。HSCAN采用多条线束激光来获取物体表面的三维点云。工程师可以手持仪器并灵活移动操作，通过视觉标记来确定扫描仪在扫描过程中的空间位置，从而完成物体表面的三维点云整体重构。扫描仪可以方便携带到工业现场或者生产车间，并根据被扫描物体的大小和形状进行高效精确的扫描，使用操作过程灵活方便，适用各种复杂的应用场景。
光源形式：14束交叉+1束红色激光线，共计15条激光；
单束激光：可切换成单条激光扫描模式，适用于扫描深孔及死角；
扫描快速：扫描速度快，480,000次测量/秒；
测量精准：扫描精度达0.030mm，分辨率可达0.050mm；
声光报警：独有的声光报警系统让设备使用更加得心应手；
轻巧灵活：得益于小巧的尺寸，可在狭小空间内轻松使用，设备整体重量不足1kg；
传输稳定：千兆网传输数据，传输速度可达1Gbps，快速稳定；
校准方便：用户可以按照所需的频率对扫描仪进行校准。 校准只需花费1分钟左右的时间，而且它可以确保最佳工作状态。
稳定可靠：所有工作条件或环境下都可实现持续稳定且可重复的结果；
动态参考：使用光学反射靶来形成锁定至部件自身的参考系统，使用户可以在扫描期间按自己需要的方式移动物体， 且周围环境的变化丝毫不会影响数据采集质量和精度；
可自定位：HSCAN三维扫描仪既是一个数据采集系统，也是其自身的定位系统，因此无需配备外部跟踪或定位设备；
轻便易携：只需携带一个防水箱和一台笔记本即可外出工作；
航空插头：将所有连接线整合到航空插口中，保证连接和传输的可靠稳定。
APPLICABLE INDUSTRY
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件比较以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能完美的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描领域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
HSCAN扫描仪可以在项目研究、学科建设、学生技能培训和专业实验室建设等各个方面发挥作用。
