铁路桥梁预制件作为铁路结构工程的重要组成部分,其质量直接关系着铁路桥梁的施工质量和进度。由于桥梁建设的特殊性,很多桥梁结构都是在工厂预制生产,主要通过工厂标准化的施工程序、高精度预制模具、严格控制各种制梁条件,来保证预桥梁预制件的质量。由于没有其他的检测手段,预制件浇注晾干以后的变形情况无法检测。


本期案例客户为某大型国有建筑施工企业,主要承包国内外公路施工工程项目。此客户想要建立铁路和地铁轻轨的验收标准,希望我们能提供一套三维数字化解决方案,帮助他们测量模具浇注之后的形变及位置尺寸,并率先应用于此行业。

扫描需求及难点

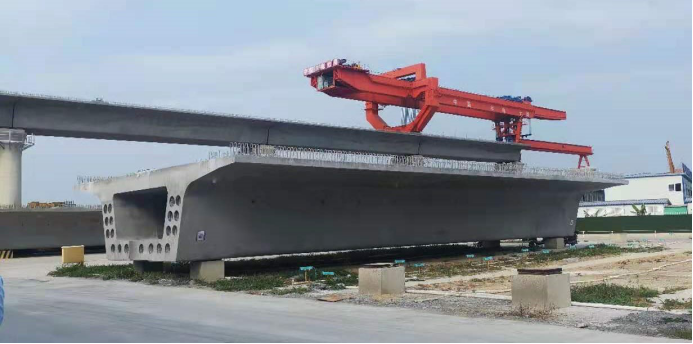

· 桥梁预制件尺寸大,每段长度为24.6米;

· 室外环境扫描,有太阳光强射,温度变化大。

思看三维解决方案

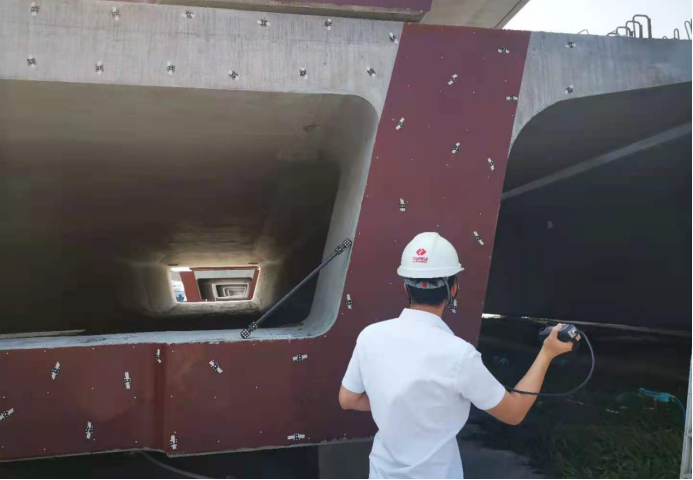

结合实际情况,SCANTECH为客户提供了一套更适用于室外大型物件扫描的3D数字化解决方案: 首先使用MSCAN-L15全局摄影测量系统进行全局定位,再通过KSCAN-Magic复合式三维扫描仪的大面幅扫描功能进行扫描,最后生成检测报告。单个预制件检测全程仅用时30分钟,获得客户的高度认可。




方案优势

1.30分钟完成扫描检测,超高效率

KSCAN-MAGIC采用创新性红外激光扫描技术,和针对大型工件研发的超高效率扫描模式,单次扫描面幅可以达到1440mm*860mm,大幅提升扫描速度。

2.手持便捷,超强环境适应力


手持操作,可根据施工进度任意移动,扫描结果受现场环境(温度、照明等)变化影响小,适合室外、野外工作。

扫描数据

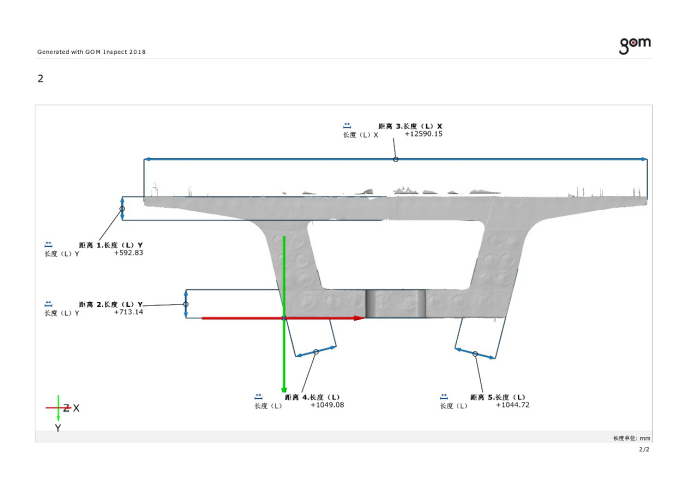

·扫描数据

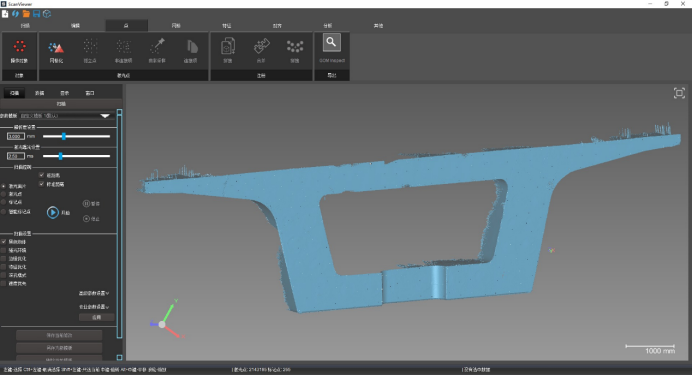

扫描结果

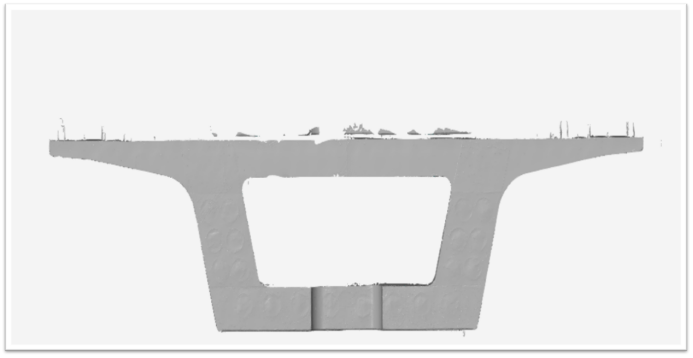

扫描数据


小结


KSCAN-Magic复合式三维扫描仪凭借高效畅快、精密计量的特点,不仅可以用于桥梁预制件的检测,也可用于桥梁运营维护阶段的变形健康检测,为铁路桥梁质量监控和验收工作带来新的解决方案。
