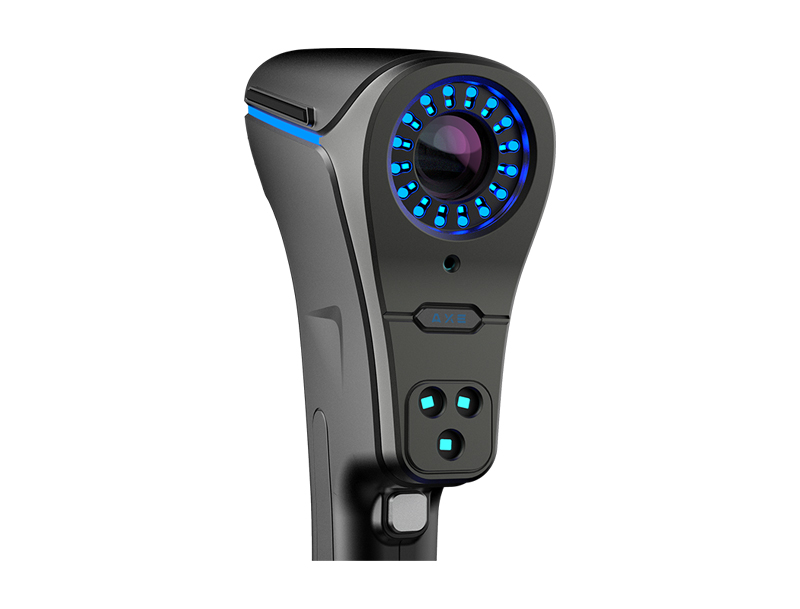

思看科技对AXE-B11全局式三维扫描仪进行了全面升级,拥有22束蓝色交叉+1束蓝色激光,支持高效扫描和深孔扫描两种模式,1,300,000次测量/秒的超快扫描速度,专为中大型物体测量打造。
型号 | AXE-B11 | |
扫描模式 | 高速扫描 | 22束交叉蓝色激光线 |
深孔扫描 | 额外1束蓝色激光线 | |
最高精度 | 0.020 mm | |
最高扫描速率 | 1,300,000 次测量/秒 | |
最大扫描面幅 | 550 mm × 600 mm | |
摄影测量 | 面幅 | 2500 mm ×3000 mm |
景深 | 2500 mm | |
激光类别 | ClassⅡ(人眼安全) | |
最高分辨率 | 0.025mm | |
最高体积精度 | 标准 | 0.020mm+ 0.035 mm/m |
配备1m高精度标杆 | 0.020mm + 0.020 mm/m | |
配备MSCAN-L15全局摄影测量系统 | 0.020mm + 0.012 mm/m | |
基准距 | 300 mm | |
景深 | 500 mm | |
输出格式 | 输出YBC/LRA及补偿值 | |
输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制 | |
工作温度 | -10~40°C | |
接口方式 | USB 3.0 | |
专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US20200225030A1, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 |
*技术指标基于厂家标准和VDI/VDE2634第3部分标准
AXE-B11还融合了思看科技全局式摄影测量专利技术,内置的摄影测量系统模块无须借助其它设备,单人即可快速完成中大型物体的高精度三维检测。
扫描面幅可达550mm×600mm,大大提高了扫描效率,是真正的中大型物体高精度三维测量快速解决方案。
