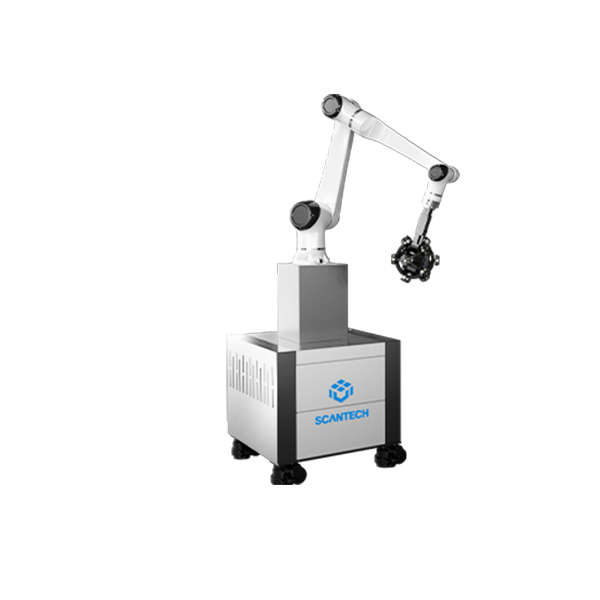

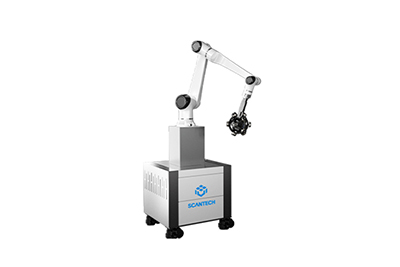

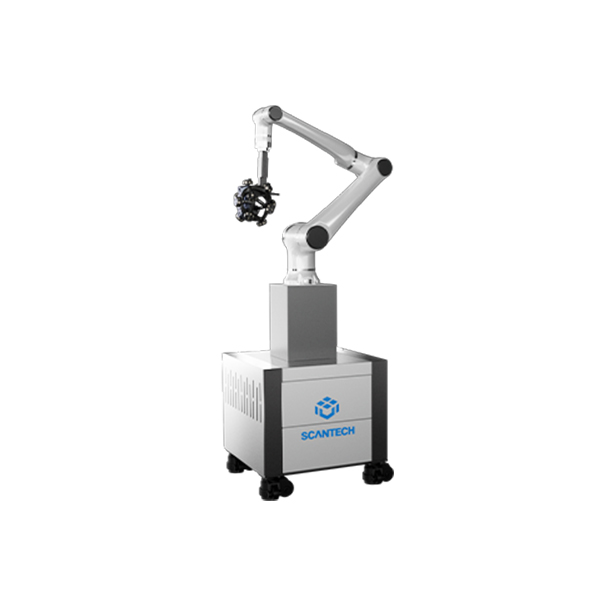

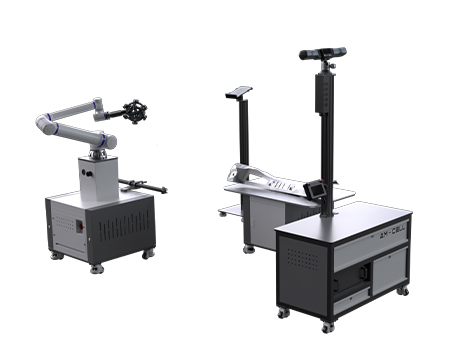

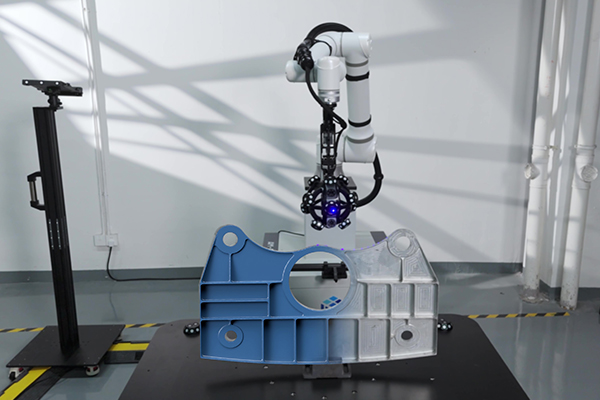

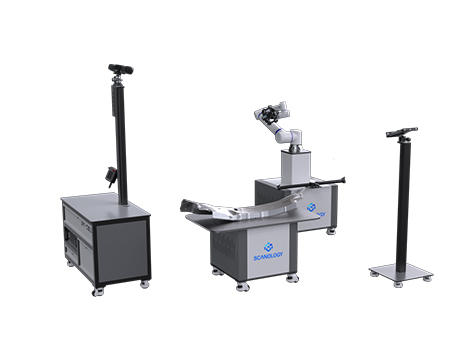

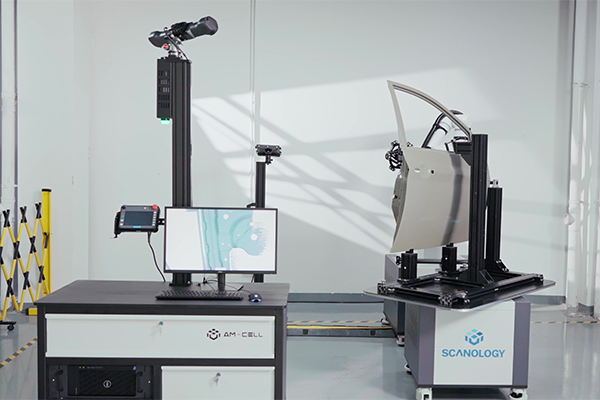

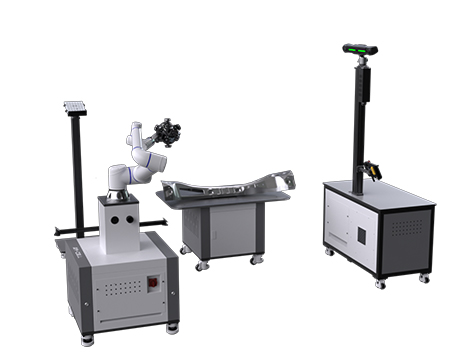

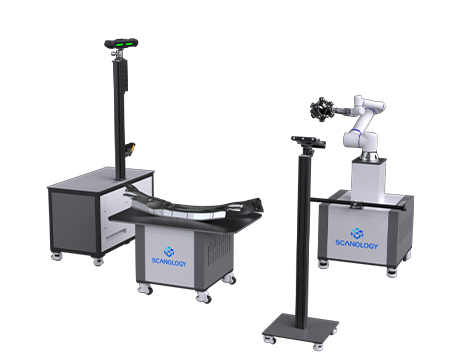

AM-CELL C系列自动化光学3D检测系统创新性融入核心单元设计概念，深度集成机器人、变位机和跟踪站单元，布局更灵活，支持拓展多工位协同工作，实现更加柔性的部署方式。设备使用标准工业外扩接口，可无衔接生产线，搭配全新自研的DefinSight-AM自动化软件，满足各类复杂车间环境下的冲压件、注塑件、机加钣金件、压铸件等中小型零部件的自动化检测需求，赋能生产制造企业打造智慧工厂。
型号 | AM-CELL C13X | AM-CELL C15X | AM-CELL C18X | |||
推荐预留场地 | 4 m × 3 m | 4.5 m× 4 m | 5 m × 4m | |||
机器人类型 | 协作机器人，臂展1300mm | 协作机器人，臂展1500mm | 协作机器人，臂展1800mm | |||
| 搭载扫描仪 | 全系列3D跟踪扫描仪 | 全系列3D跟踪扫描仪 | 全系列3D跟踪扫描仪 | |||
通讯协议 | TCP/IP、USB 3.0、OPCUA | TCP/IP、USB 3.0、OPCUA | TCP/IP、USB 3.0、OPCUA | |||
拓展通讯 | Socket | |||||
安全模式 | 主动急停+力反馈安全 | |||||
输入电压 | AC~220V/50-60Hz | |||||
设备峰值功率 | 1.5KW | 2.2KW | 3KW | |||

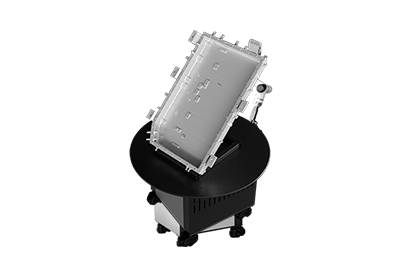

| 转台型号 | TT200 | TT500 | TT800 | TT1000 | ||
负载 | 200KG | 500KG | 800KG | 1000KG | ||
最大搭载尺寸 | D≤Ø1200mm，H≤1000mm | D≤Ø1500mm，H≤1200mm | D≤Ø2200mm，H≤1800mm | D≤Ø2200mm，H≤1800mm | ||
转台输出功率 | 0.75KW | 1KW | 1.5KW | 2KW | ||
电机形式 | 绝对值伺服电机 | |||||

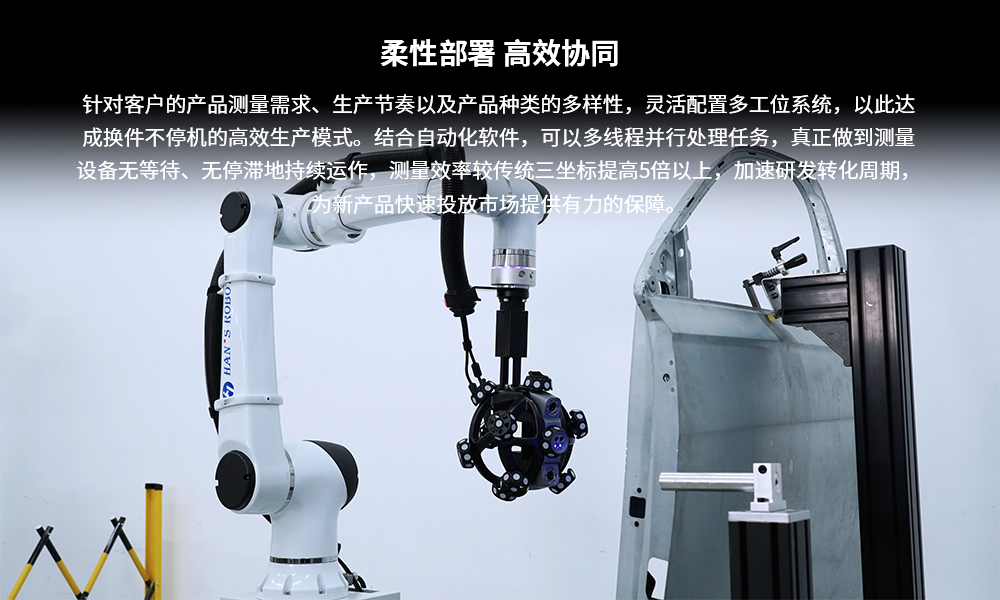

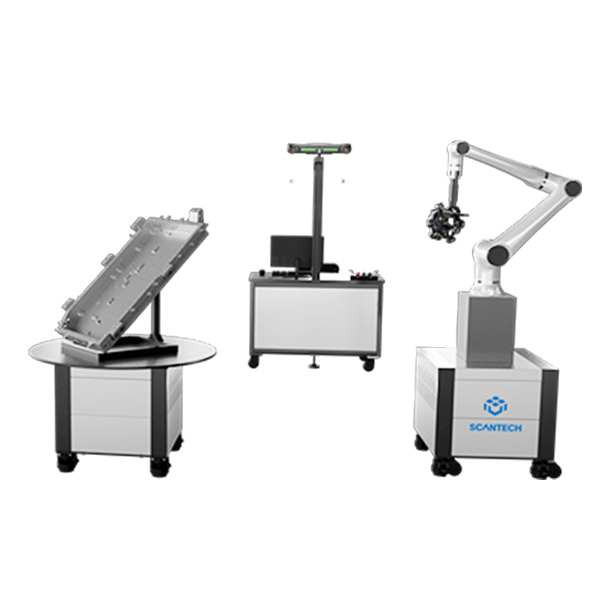

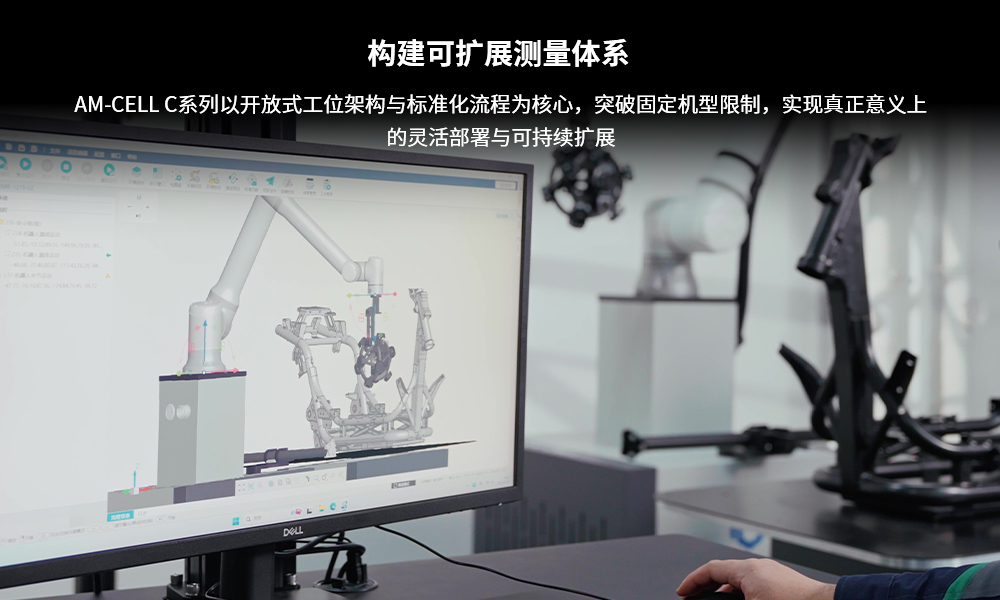

柔性部署 高效协同
针对客户的产品测量需求、生产节奏以及产品种类的多样性，灵活配置多工位系统，以此达成换件不停机的高效生产模式。结合自动化软件，可以多线程并行处理任务，真正做到测量设备无等待、无停滞地持续运作，测量效率较传统三坐标提高5倍以上，加速研发转化周期，为新产品快速投放市场提供有力的保障。
人机交互 全方位安全感
机器人和变位机单元均搭载先进的力反馈伺服控制系统，无需特殊安全防护，凭借精准的力量控制，确保操作的稳定性和安全性。整套测量系统提供更好的人机交互场景，可以充分保障操作人员和设备本身的双重安全。同时，依据客户的安全需求和更高的安全等级要求，可选择加装安全围栏、安全光幕、安全门锁等多种防护方式，带给用户全方位的安全操纵体验。
APPLICABLE INDUSTRY
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件最以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描优先域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
