  • 三维扫描轻松解决起重机部件对比检测难题
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2017-05-17 13:36 浏览次数:

  对于起重机这种大型搬运工具,组成的每一个部件,关乎整个起重机的正常及安全的运行,所以起重机零部件的三维检测需要非常严谨,检测精度极高,每个部件经过严格的品控才是一台安全合格的起重机。与当前行业内的三坐标和拍照式扫描仪对比,手持式三维扫描仪的便携、方便的操作和对环境要求低等特点,非常适用于零部件的检测,可以轻松解决零部件的品控难题。



/ 01 /客户需求


        由于起重机零部件的细微偏差会直接影响后续工件装配的进行,而各个组成部件的特殊性与复杂程度各不相同,客户一直以来没有快捷有效的检测手段来检测加工中产生的偏差,严重影响生产工作的效率。


        在了解手持式三维扫描仪之后,客户对新的检测设备提出以下要求:

      ▌对于黑色与亮色工件尽量不要喷粉;

      ▌能准确的获取曲面及复杂面的数据。

/ 02 /解决方案

      思看科技为客户提供了手持式三维扫描仪HSCAN331,对起重机的滑轮部件进行三维扫描检测。



滑轮检测要求

滑轮的槽径和轮径选择应符合钢丝绳的直径;

滑轮槽应光洁平滑,不得有损伤钢丝绳的缺陷;

......


    三维扫描测量流程:

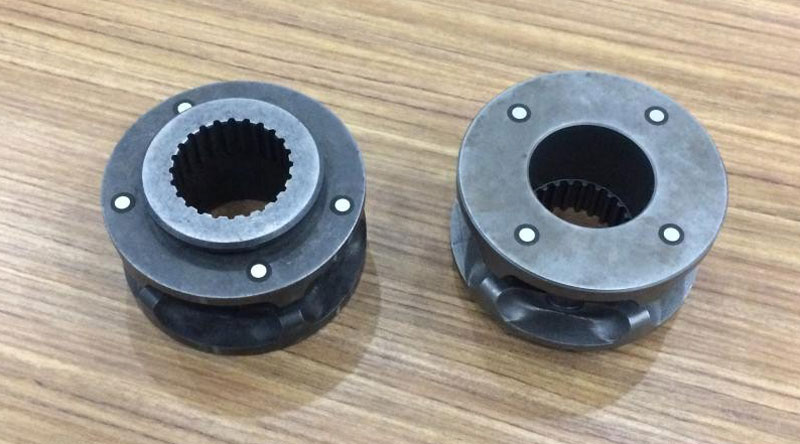

    step1.快速贴上定位标记点,无需做喷粉等预处理

    step2.手持式三维扫描仪HSCAN331扫描滑轮,快速准确地获取起重机滑轮精确

    step3.通过获取的起重机部件数据,来检测该部件能否达到使用要求。


-所需产品及型号-

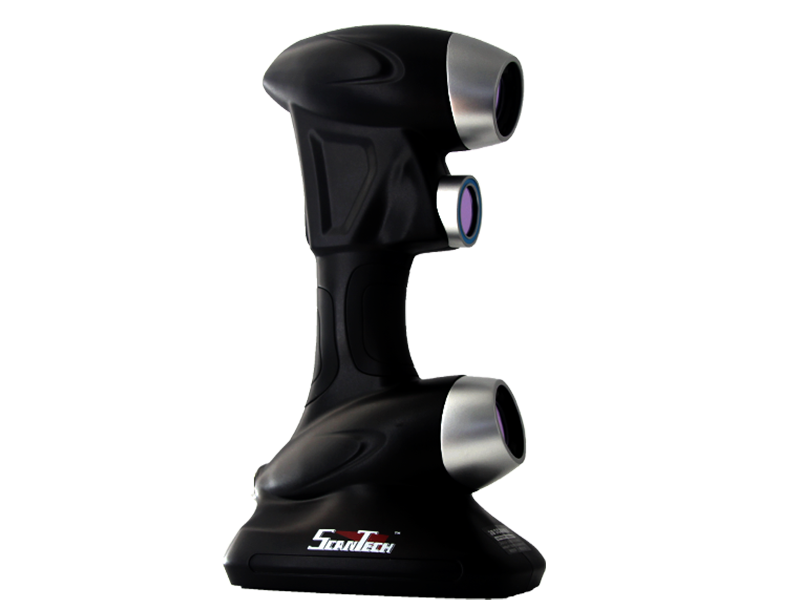

▲HSCAN331手持式三维扫描仪


/ 03 /扫描过程及结果


扫描工作状态

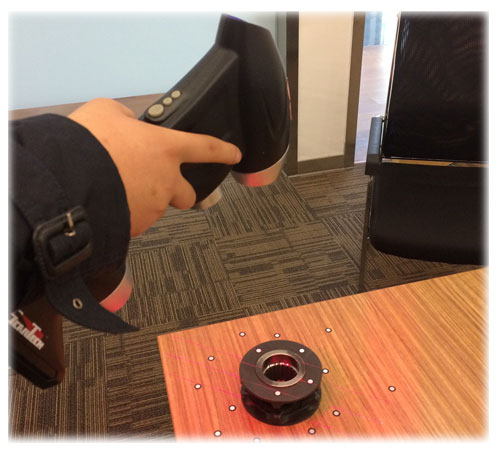

▲现场扫描工作状态

三维扫描数据

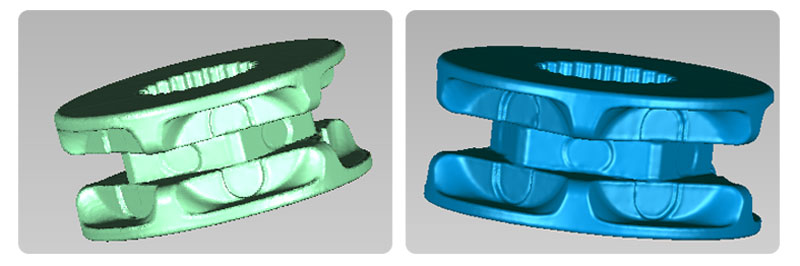

▲三维点云和STL数据

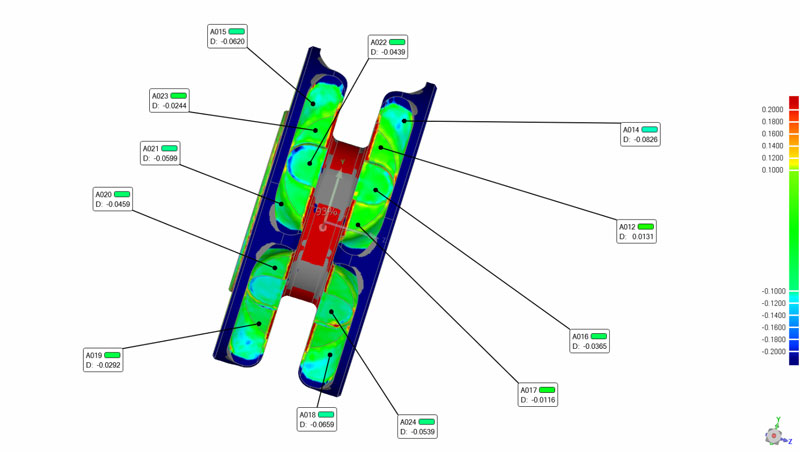

▲比对获取偏差色谱图

三维扫描检测工作时间

贴标记点用时2分钟

扫描时间10分钟

数据检测比对用时2分钟

共计14分钟


/ 04 /小结


    通过HSCAN手持式激光三维扫描仪快速准确地获取了起重机部件的数据,检测出了加工产生偏差的大小,为起重机部件的检测提供了准确、便利的方案。
