一、客户需求描述:
客户需要设计并制造新能源汽车,但是由于新能源汽车的结构设计与传统汽车存在差异,完全依照传统汽车的架构无法满足新能源汽车的设计需求,但重新设计一辆完整的整车结构又费时费力。因此客户希望在现有车型的基础上进行修改调整,在达到新能源汽车的设计需求的同时进一步减少设计的时间和工作量。
二、思看解决方案:
1.解决方案:
先使用MSCAN全局摄影测量系统测量获得标记点数据,然后使用HSCAN系列手持式激光三维扫描仪获取定位点和三维数据。全流程无需喷粉,扫描操作方便灵活死角小,扫描速度快。针对细节较多较复杂的区域,可以通过调整扫描软件参数实时提高选定区域的扫描点间距,保证细节,同时也提高了效率。配合了MSCAN全局摄影测量系统也进一步提高了测量精度。
2.所需设备及型号
手持式激光三维扫描仪HSCAN331
全局摄影测量系统MSCAN
3.工作时间
Ø 贴标记点用时30分钟
Ø 全局摄影测量用时30分钟
Ø 扫描处理时间90分钟
三、扫描数据及结果
1、MSCAN全局摄影测量系统现场实拍图

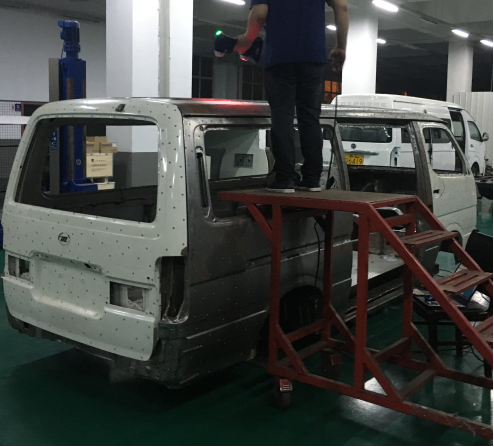

2、HSCAN手持式激光三维扫描仪现场实拍图

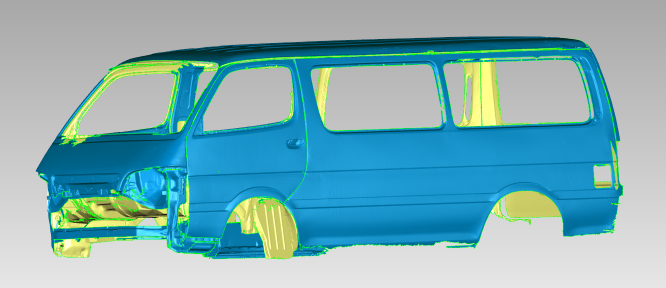

3、三维数据
四、小结
通过MSCAN全局摄影测量系统和HSCAN手持式激光三维扫描仪快速准确地获取了整车的三维外形,效果和速度也获得了客户认可并最终下单。
