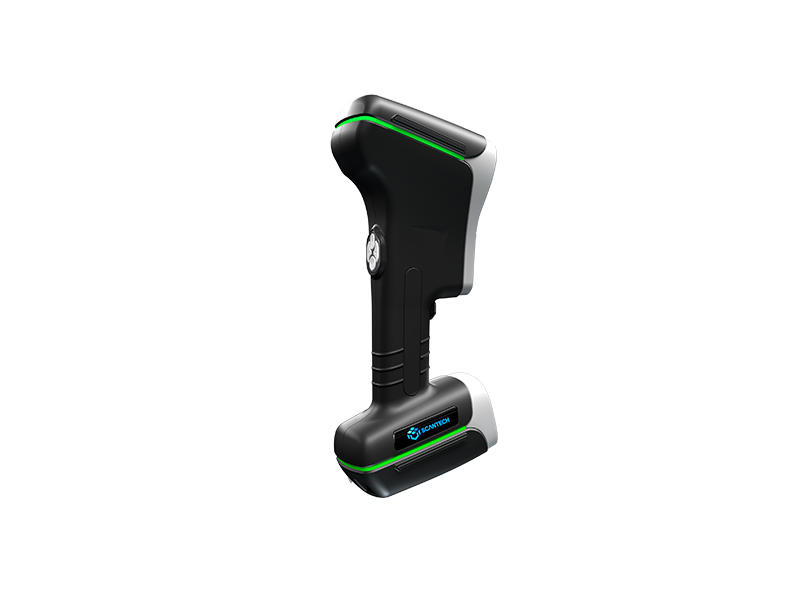

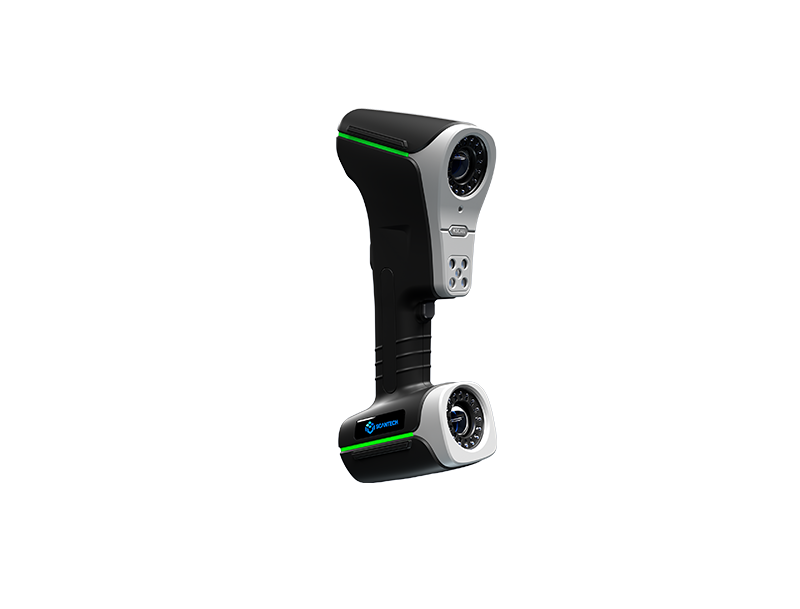

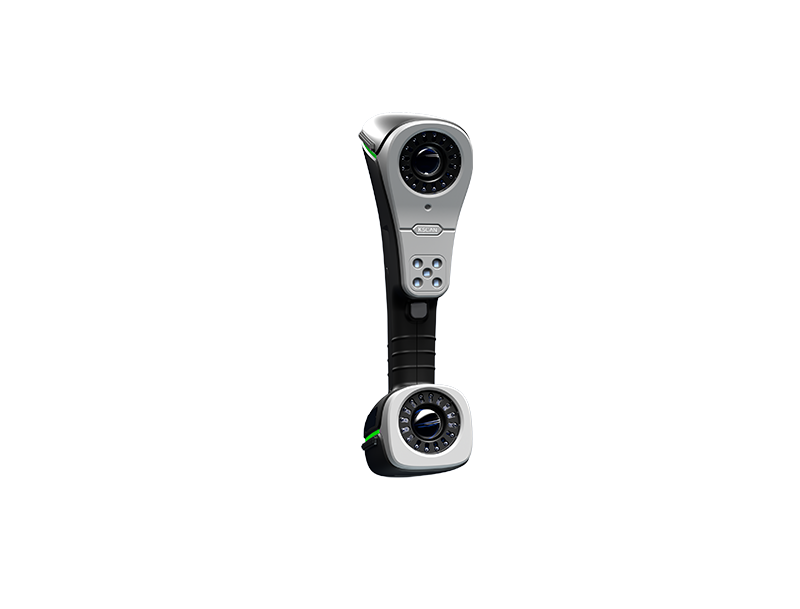

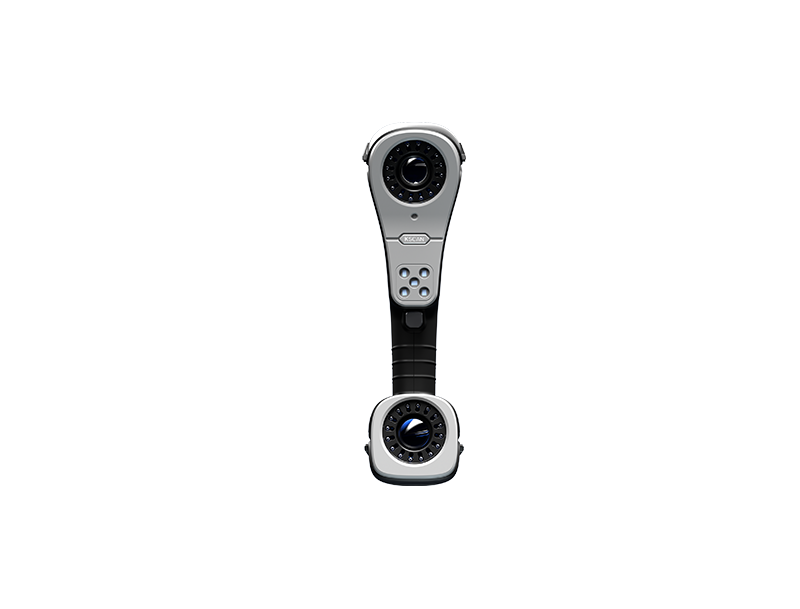

全新KSCAN-Magic系列是同时集成了红外+蓝色激光技术的计量级复合式三维扫描仪，标配五种工作模式：红外平行激光大面幅扫描，蓝色交叉激光高速扫描，蓝色平行激光精细扫描，单束蓝色激光深孔扫描，内置大面幅全局摄影测量系统。
KSCAN-Magic系列三维扫描仪创新性地融入了多波段扫描和标定技术，兼顾扫描效果和效率，其强大的扫描速度、精度、细节度、面幅、景深大大优化了三维测量工作流程，加速产品上市周期。
| 型号 | KSCAN-Magic | KSCAN-MagicⅡ | |
| 扫描模式 | 高速扫描 | 22束交叉蓝色激光线 | 34束交叉蓝色激光线 |
| 精细扫描 | 7束平行蓝色激光线 | ||
| 大面幅扫描 | 11束平行红外激光线 | ||
| 深孔扫描 | 额外1束蓝色激光线 | ||

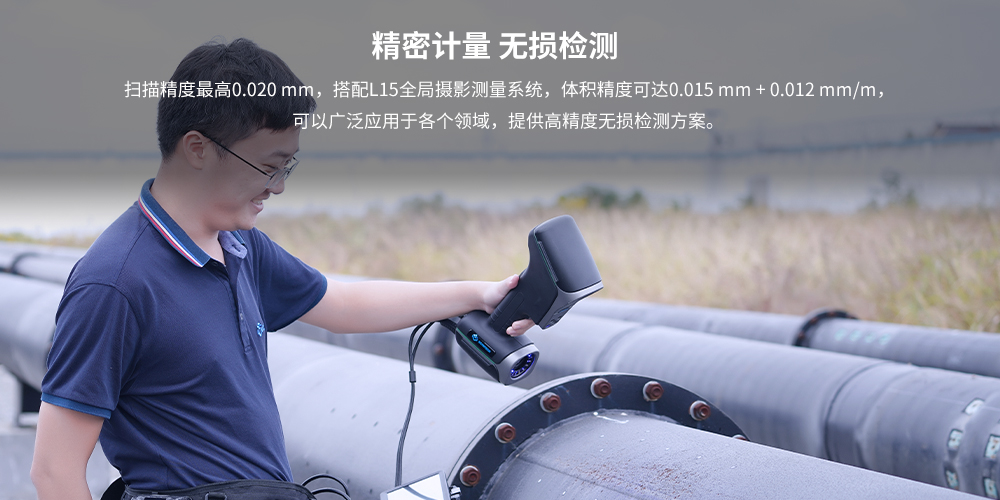

| 精度（1） | 最高0.020 mm | ||
| 扫描速率 | 最高2,700,000 次测量/秒 | 最高4,150,000 次测量/秒 | |
| 扫描面幅 | 1440 mm × 860 mm | ||
| 激光类别 | ClassⅡ(人眼安全) | ||
| 分辨率 | 最高0.010 mm | ||
| 内置摄影测量 | 面幅 | 3760 mm × 3150mm | |
| 景深 | 2500 mm | ||
| 最高体积精度（2） | 标准 | 0.015 mm + 0.030 mm/m | |
配备1m高精度标杆 | 0.015 mm + 0.020 mm/m | ||
配备MSCAN-L15全局摄影测量系统 | 0.015mm + 0.012 mm/m | ||
| 基准距 | 300 mm | ||
| 景深 | 925 mm | ||
| 输出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | ||
| 工作温度 | -10~40°C | ||
| 接口方式 | USB 3.0 | ||
| 专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1，KR102209255B1, US10914576B2 | ||
| （1） ISO 17025实验室认可：依据VDI/VDE 2634 part3 标准和JJF 1951规范，对尺寸探测误差（PS）性能进行评估。 （2）ISO 17025实验室认可：依据VDI/VDE 2634 part3 标准和JJF 1951规范，对球心距测量误差（SD）性能进行评估。 | |||
l大面幅扫描
大面幅扫描模式下，11束平行红外激光线，扫描面幅最大可达1440 mm × 860 mm，轻松实现大尺寸物体的大范围扫描。
l高速扫描

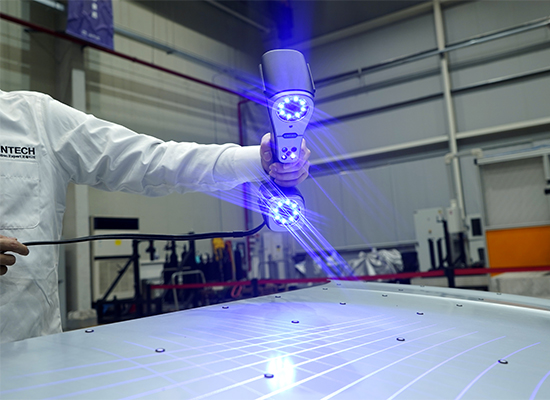

高速扫描模式下，蓝色交叉激光线数可达34束，扫描速率最高可达4,150,000 次测量/秒，大幅提升工作效率。
l深孔扫描
深孔扫描模式下，单束蓝色激光线，可采集深孔及死角位置的三维数据。
l精细扫描
精细扫描模式下，7束平行蓝色激光线，最高分辨率可达0.010 mm，能够精准获取复杂物体表面完整数据，清晰捕捉细节之处。
l内置大面幅摄影测量
内置红外摄影测量系统，面幅可达3760 mm x 3150 mm，可以有效消除大尺寸测量带来的累计误差，保障体积精度，尤其适应大尺寸物体扫描，测量高效而不失精准。
APPLICABLE INDUSTRY
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件最以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描优先域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
HSCAN扫描仪可以在项目研究、学科建设、学生技能培训和专业实验室建设等各个方面发挥作用。
