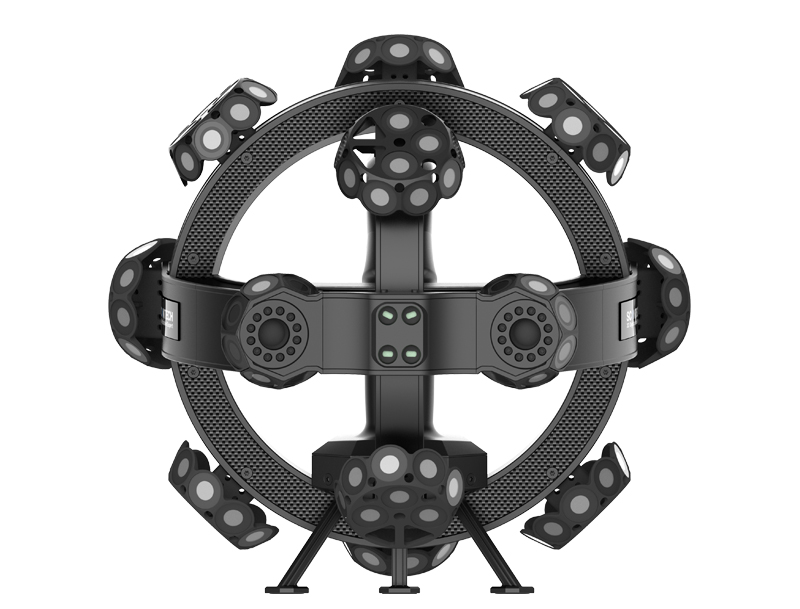

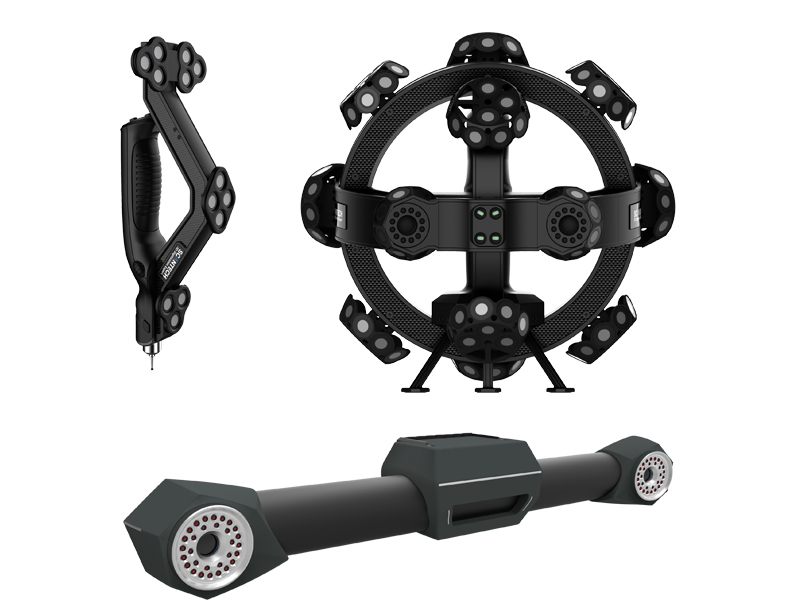

TrackScan跟踪式三维扫描系统，无需贴点即可进行高精度三维扫描。结合了红蓝双色激光扫描技术和灵活高效的接触式光笔测量功能，可快速、准确地采集物体整体尺寸和关键部位的高精度三维数据。
型号 | TrackScan-P22 | ||
扫描模式 | R标准扫描模式 | B超精细扫描模式 | |
光源形式 | 14束交叉+1束红色激光线 | 7束平行蓝色激光 | |
| 深孔扫描 | 支持 | ||
| 精度 | 0.030mm | ||
| 最高扫描速率 | 480,000次测量/秒 | ||
| 最大扫描面幅 | 275mm×250mm | ||
| 激光类别 | ClassⅡ（人眼安全） | ||
| 分辨率 | 0.020mm | ||
体积精度 (单独使用扫描仪) | 9.1m³ | 0.064mm | |
16.6m³ | 0.078mm | ||
体积精度 (配合MSCAN-L5全局摄影测量系统) | 0.044mm+0.015mm/m | ||
T-Probe便携式三坐标测量笔 单点重复性 | 0.030mm | ||
扫描物体尺寸范围 （建议） | 200~6000mm | ||
基准距 | 300mm | ||
景深 | 320mm | ||
| 输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | ||
工作温度 | -10~40°C | ||
| 接口方式 | USB 3.0 | ||
专利技术 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN105068384，CN105049664，CN204963812U，CN204902785U，CN106403845，US10309770B2 | ||
TrackScan拥有思看首创的红蓝双色激光专利技术，红光模式高效灵活，蓝光模式0.020mm超高分辨率，可轻松捕捉物体极致细节。同时T-Probe便携式三坐标测量笔，可满足基准孔、隐藏点、特征等关键部位的测量需求。
TrackScan可应用于质量控制、产品开发、逆向工程等多个方面，还可以提供开发接口，与机器人协同工作，实现在线三维测量。
无需贴点
基于反光标记点跟踪技术，TrackScan扫描无需贴点，大大提高了工作效率。

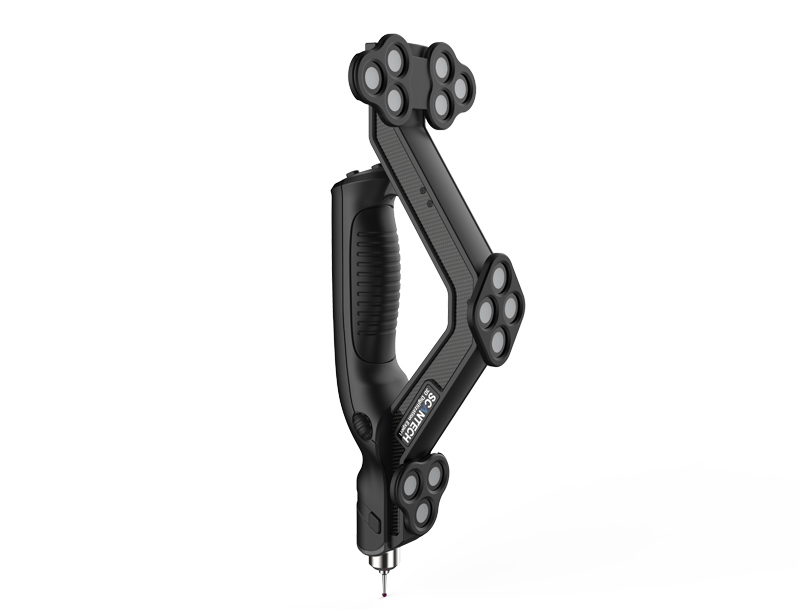

支持接触式测量
T-Probe灵活性极强，测量范围广，单点重复性0.030mm，用于接触测量基准孔、隐藏点、特征等关键部位。
双色激光
红光扫描模式高效灵活，蓝光扫描模式0.020mm超高分辨率，轻松获取物体极致细节。
复合定位
支持光学跟踪和标记点跟踪两种模式，根据现场情况灵活切换。
动态参考
利用动态参考功能，TrackScan能在物体自由移动过程中正常工作，精准获取物体完整外形三维数据。

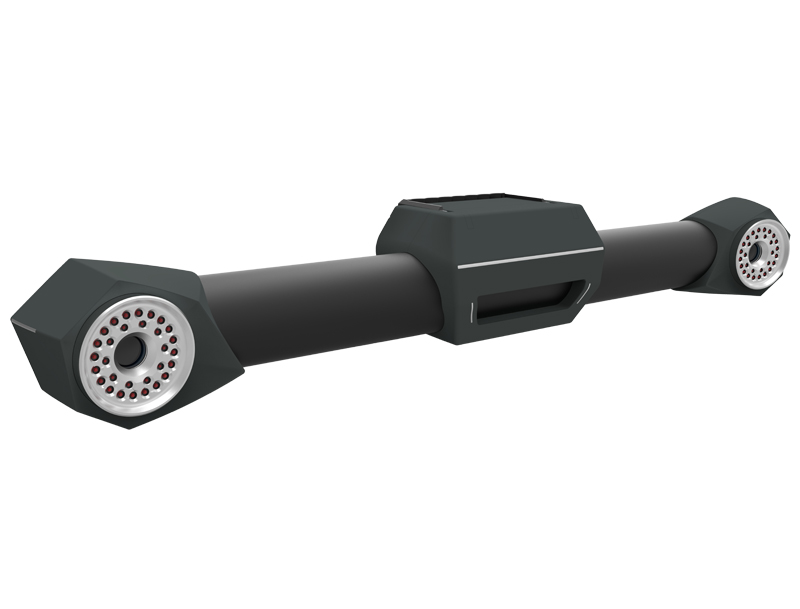

测量范围自由扩展
通过调整E-Track的位置，可对测量范围自由灵活地扩展，且始终保持稳定的高精度。
APPLICABLE INDUSTRY

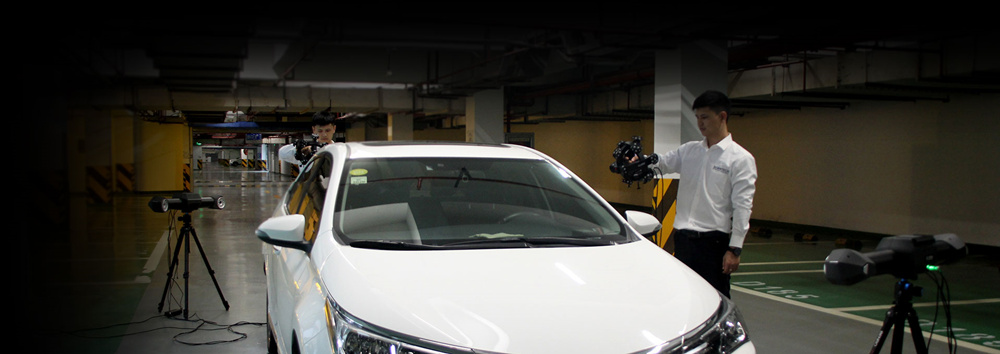

HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件比较以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能完美的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描领域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。

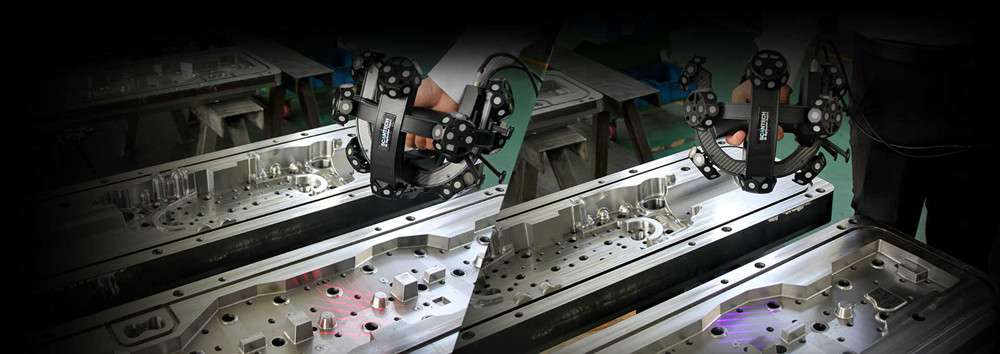

我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
