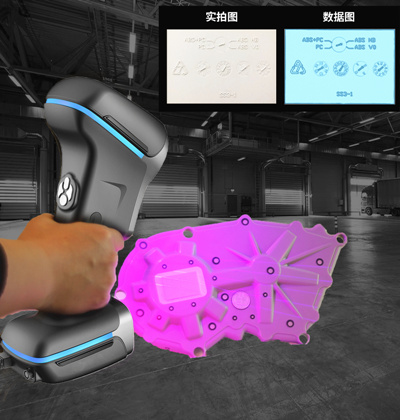

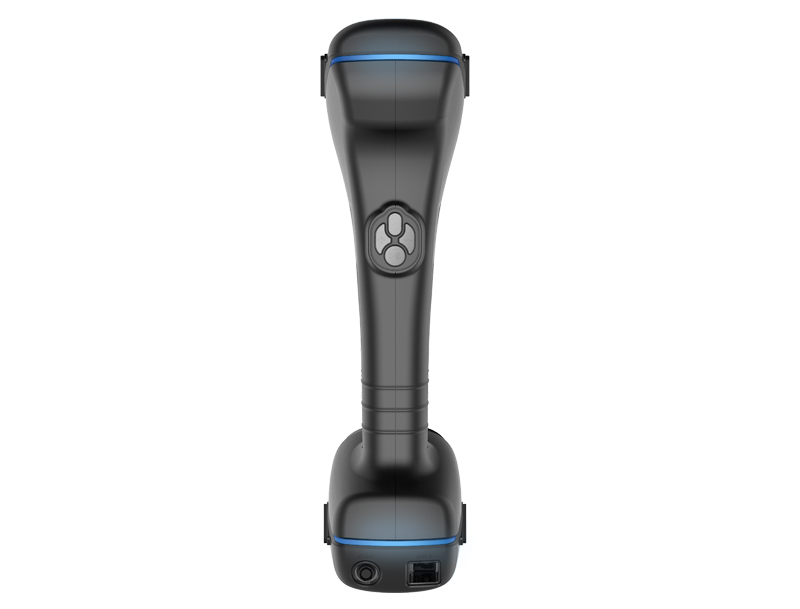

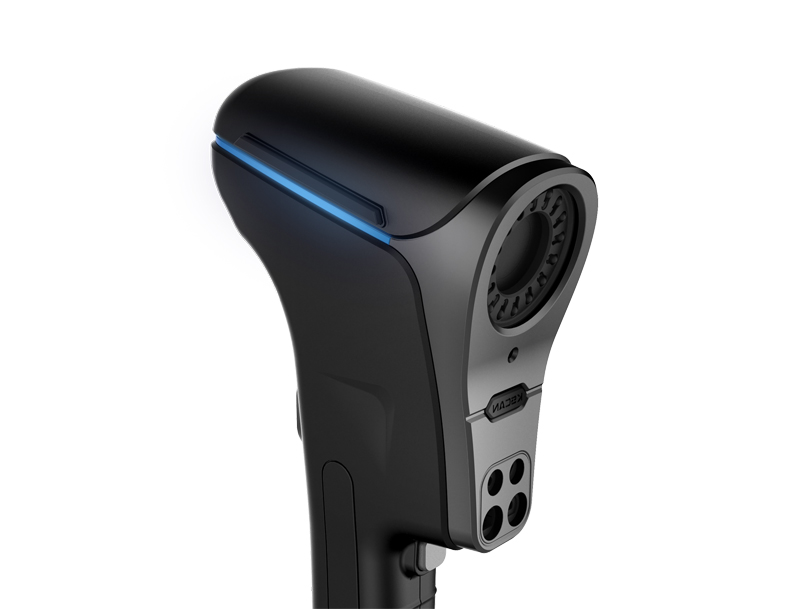

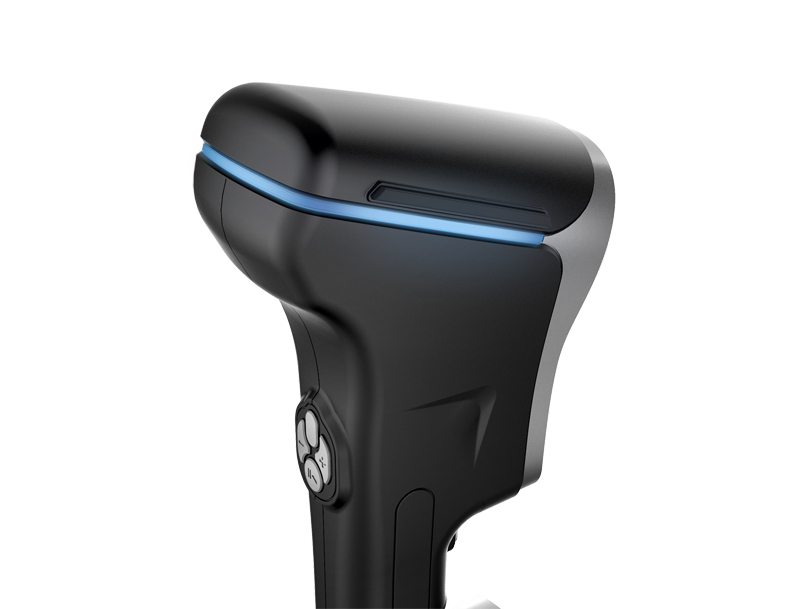

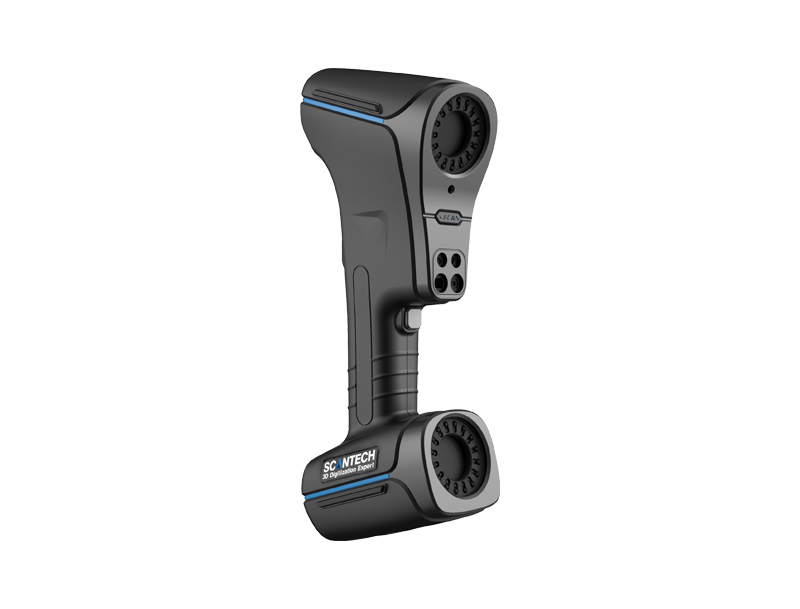

KSCAN20复合式3D扫描仪，同时具备全局摄影测量、红色激光快速扫描和蓝色激光精细扫描三种模式，不仅具有远超其它激光三维扫描仪的细节捕捉能力，同时内置的摄影测量系统模块极大的扩展了仪器所支持的最大扫描尺寸和扫描精度，产品融合了思看科技红蓝双色激光和全局式三维测量两项全球首创的专利技术，重新定义了便携式三维扫描仪，是一款真正应用较广的专业级3D扫描仪。
型号 | KSCAN20 | |

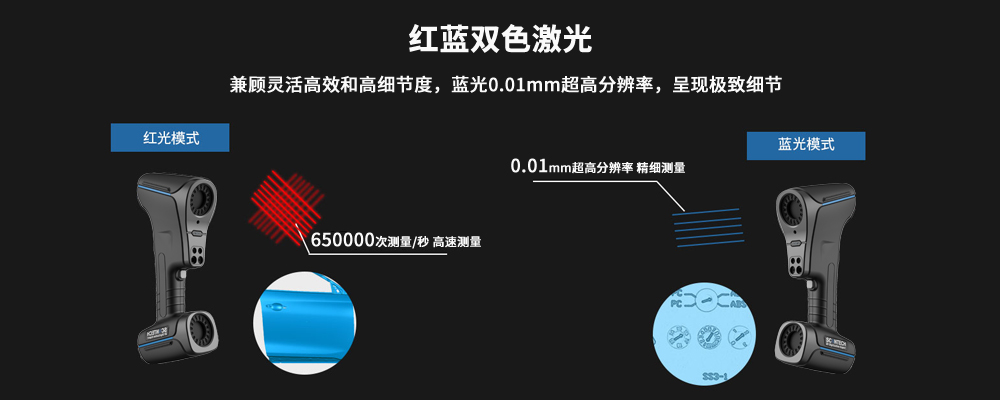

| 扫描模式 | 高速扫描 | 14束交叉红色激光线 |
精细扫描 | 5束平行蓝色激光线 | |
| 深孔扫描 | 额外1束红色激光线 | |
最高精度 | 0.020 mm | |
| 最高扫描速率 | 650,000 次测量/秒 | |
最大扫描面幅 | 550 mm × 600 mm | |
| 摄影测量 | 面幅 | 2500 mm × 3000 mm |
景深 | 2500 mm | |
激光类别 | ClassⅡ(人眼安全) | |
最高分辨率 | 0.010mm | |
| 最高体积精度 | 标准 | 0.015mm + 0.035 mm/m |
配备1m高精度标杆 | 0.015mm + 0.020 mm/m | |
| 配备MSCAN-L15全局摄影测量系统 | 0.015mm + 0.012 mm/m | |
基准距 | 300 mm | |
| 景深 | 450 mm | |
| K-Probe光笔（选配） | 单点重复性 | 0.030 mm |
跟踪频率 | 60 hz | |
| 智能边界探测模块（选配） | 边界精度 | 0.030 mm |

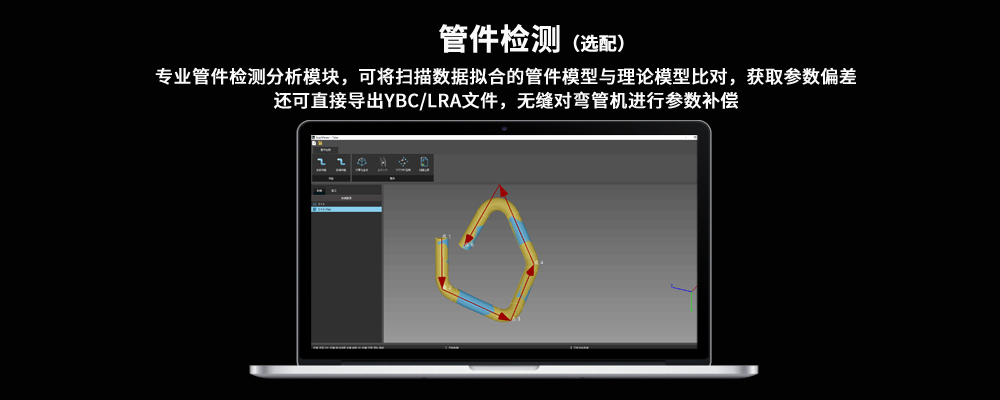

| 管件测量模块（选配） | 输出格式 | 输出YBC/LRA及补偿值 |
| 输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
| 工作温度 | -10~40°C | |
| 接口方式 | USB 3.0 | |
| 专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 | |
*技术指标基于厂家标准和VDI/VDE2634第3部分标准

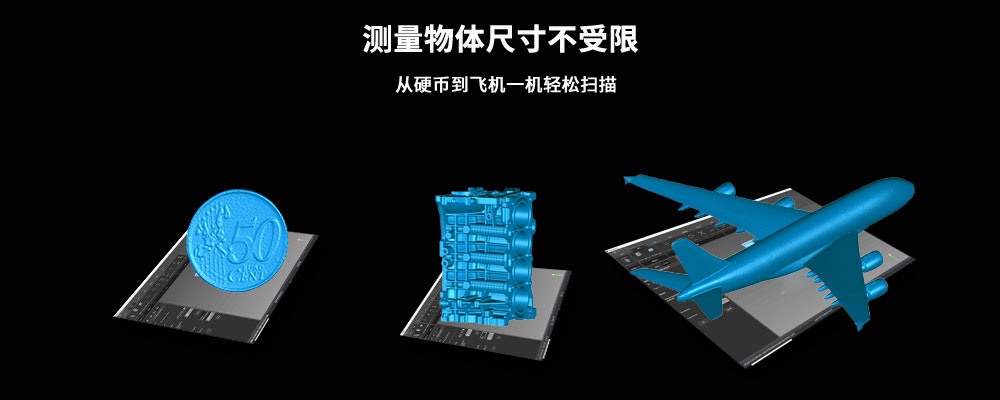

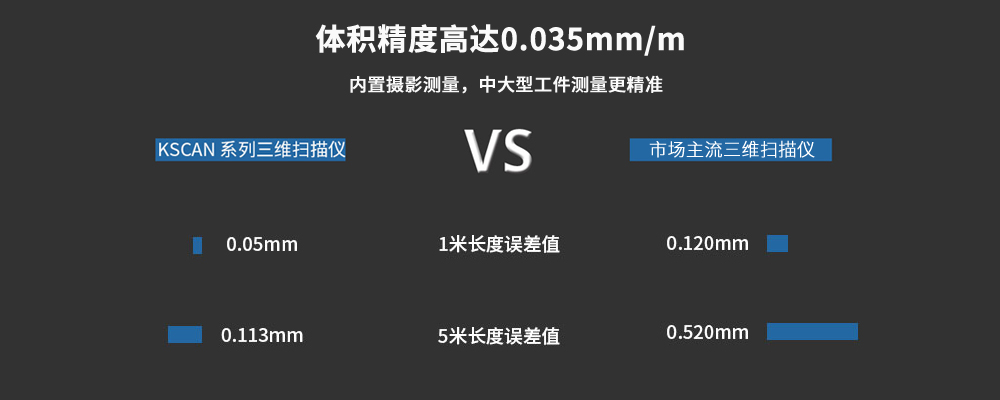

KSCAN复合式三维扫描仪与目前行业内其它便携式激光扫描仪相比，不仅分辨率从0.050mm提升到0.010mm，使得三维数据的精细度有了极大的提升，而且单机体积精度从0.060mm/m提升到0.035mm/m,在扫描大型工件时优势更加明显，为工业现场提供了从0.02m到10m的全尺寸解决方案。

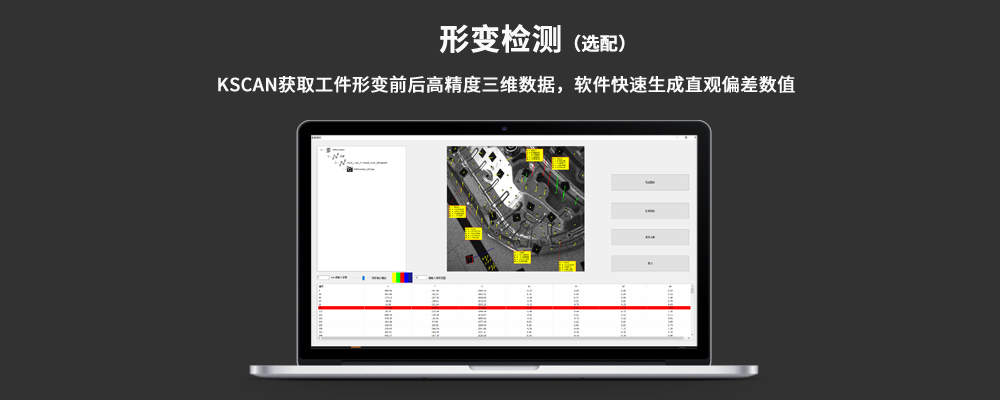

KSCAN支持接触式测量，可获取孔位、平面、边界等关键点高精度三维数据。软件搭载了管件测量、形变检测、三维检测等丰富的测量分析功能，为产品设计和检测专业人员提供高效、可靠、全面的3D测量技术支持。
APPLICABLE INDUSTRY
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件最以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描优先域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。

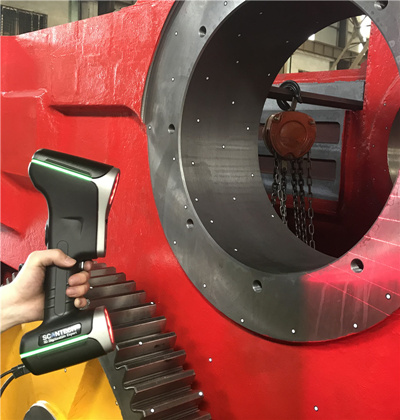

工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
HSCAN扫描仪可以在项目研究、学科建设、学生技能培训和专业实验室建设等各个方面发挥作用。
