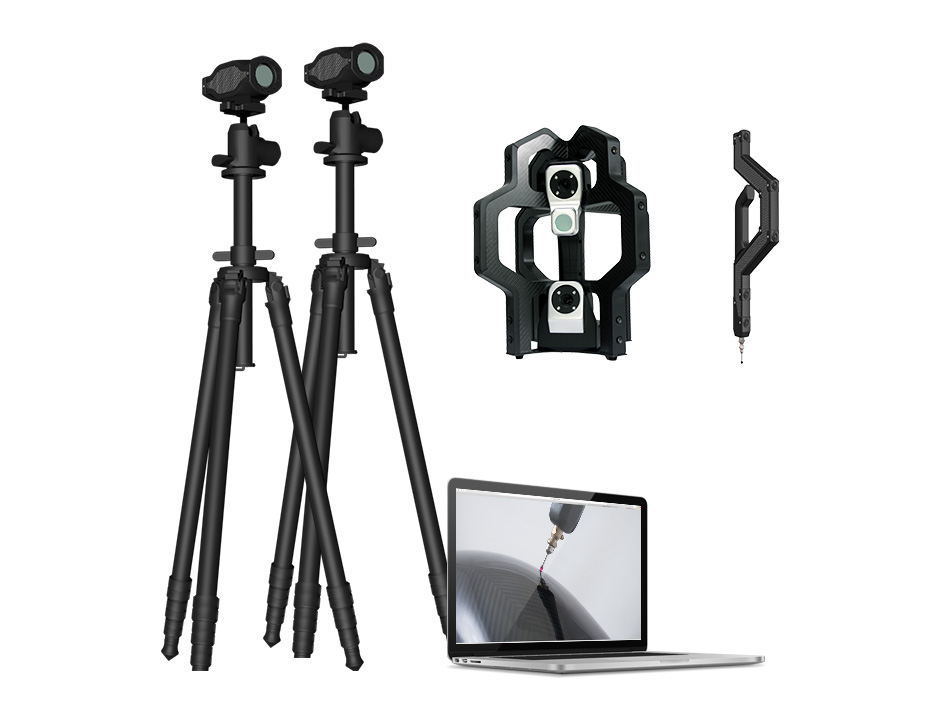

TRACKSCAN-DUO系统具备极大测量范围和极高测量精度。在高难度的三维扫描项目中，TRACKSCAN-DUO是优秀的三维测量解决方案，扫描过程快速简单，扫描数据精度极高，得益于Metronor30年测量技术沉淀，TRACKSCAN-DUO便携式三维测量系统具有极高的精度、最佳的扫描结果。
型号 | TRACKSCAN-DUO系统 | ||

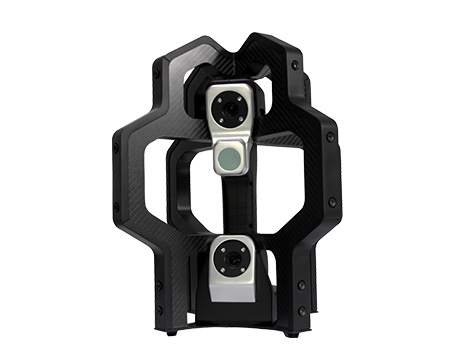

设备 | TRACKPROBE 光笔 | TRACKSCAN 扫描仪 | |
测量范围 | 15m | 10m | |
系统精度 | 0.02mm | 0.03mm | |
空间精度* | 2.5m | 0.04mm | 0.04mm |
6m | 0.08mm | 0.08mm | |
10m | 0.12mm | 0.12mm | |
光笔类型 | 无线手持、碳纤维笔身 | 不适用 | |
探针类型 | 可支持快速更换探针、红宝石探头 | 不适用 | |
分辨率 | 1μm | 0.05mm | |
扫描激光类别 | 不适用 | ClassII （人眼安全） | |
扫描速率 | 不适用 | 480000次测量/秒 | |
扫描基准距 | 不适用 | 300mm | |
扫描景深 | 不适用 | 250mm | |
支持文件格式 | igs | stl、stp、igs、ply、xyz、dae、obj、asc | |
环境要求 | 工作温度 | -10℃~40℃ | |
存放温度 | -25℃~65℃ | ||
湿度要求 | <95%，无冷凝 | ||
空间精度检定基于ISO10360-2标准
独特的跟踪技术：LED光学跟踪技术，主动寻靶定位，具备更强的抗干扰能力和更大的工作量程。
超大的测量范围：激光扫描时最大工作距离可达10米，接触式光笔最大测量距离可达15米，轻松实现大物体三维检测。

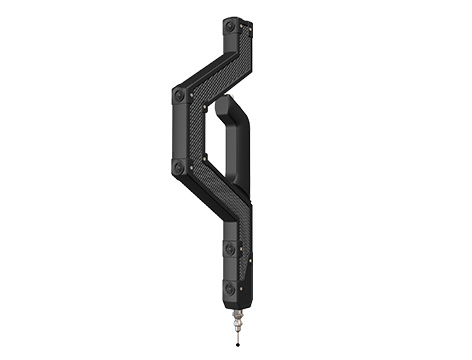

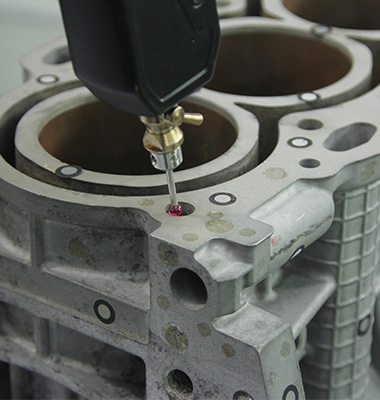

接触式测量兼容：配合TrackProbe 光笔，可实现接触式三维测量，1μm分辨率保证关键点高精度三维数据获取。

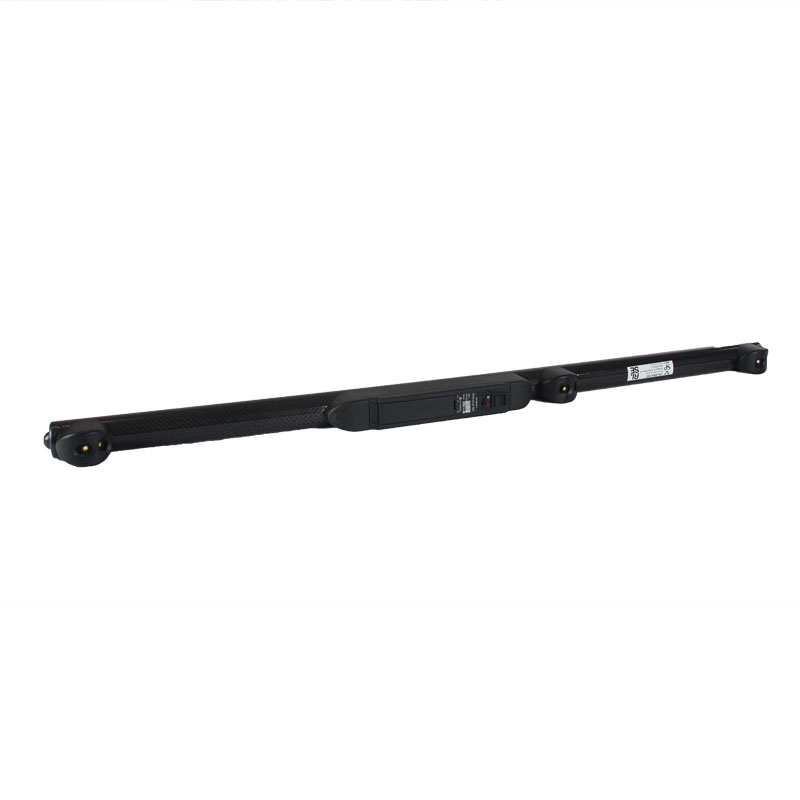

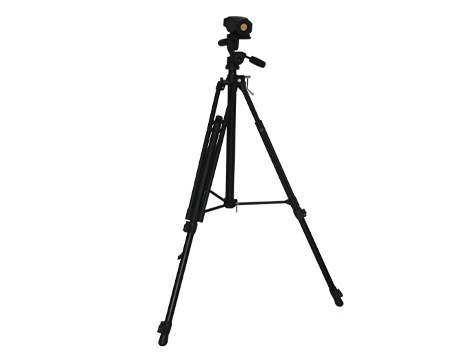

灵活的测量方案：支持单镜头、多镜头等多种光学跟踪装置方案，根据需求调整工作区域，扫描区域和扫描精度之间完美平衡。
APPLICABLE INDUSTRY

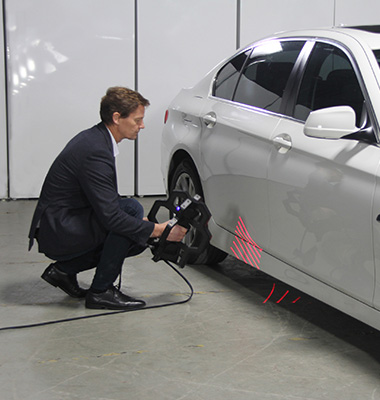

HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件比较以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能完美的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描领域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
